在現代航空電子系統中，電磁干擾（EMI）已成為影響設備可靠性的關鍵因素，而航空插頭作為信號和能量傳輸的關鍵節點，其抗干擾能力直接決定著整個系統的電磁兼容性能。航空插頭的電磁防護不是簡單的金屬屏蔽，而是需要從材料選擇、結構設計、接觸系統到安裝工藝的全方位解決方案。軍用標準MIL-DTL-38993和航空工業規范AS39029對航空插頭的電磁性能提出嚴苛要求：在10kHz-40GHz頻段內需同時滿足輻射發射（RE102）不超過60dBμV/m、輻射敏感度（RS103）承受200V/m場強的標準。實現這些指標需要突破傳統連接器設計的局限，建立多層次的電磁防御體系。

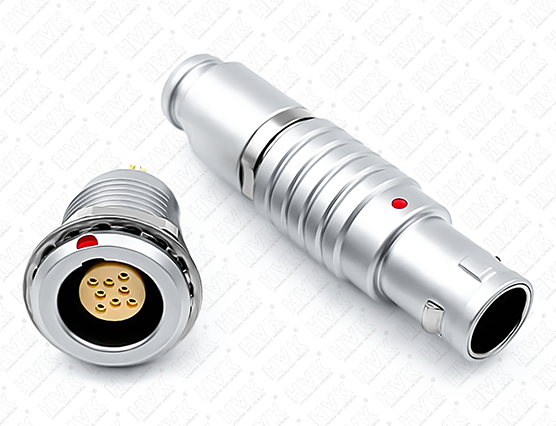

屏蔽效能是航空插頭抗干擾的第一道防線。優質航空插頭采用復合屏蔽結構：外層為高導電率鋁合金殼體（表面電阻≤0.1Ω/□），提供80dB以上的電場屏蔽；中間層采用μ金屬與非晶合金疊層（厚度0.1-0.3mm），專門抑制低頻磁場干擾（50Hz-1MHz衰減≥50dB）；內層則為鍍銀銅絲編織網（覆蓋率≥98%），負責高頻電磁波（1MHz-40GHz）的反射與吸收。特殊設計的連續屏蔽機制確保全頻段防護——彈性指簧接觸系統（接觸力≥200gf）配合液態金屬填充技術（鎵基合金），使插合面接觸電阻≤5mΩ。實測數據顯示，這種設計在雷達主瓣照射（場強100V/m）下，內部電路感應噪聲電壓＜5mV，比普通商業連接器低兩個數量級。

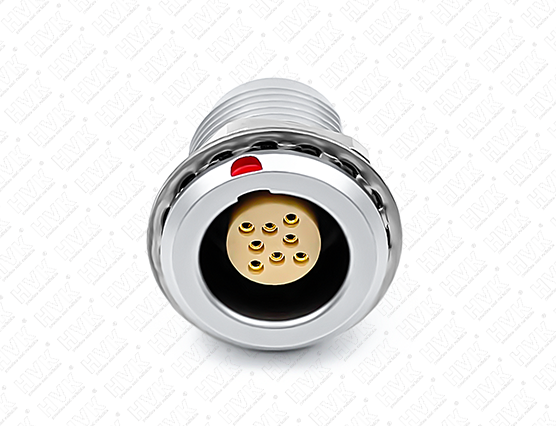

接觸系統的電磁完整性設計尤為關鍵。航空插頭的每個接觸對都構成潛在的電磁泄漏通道，必須采用同軸式布局——信號觸點外圍設置專用屏蔽回流路徑，轉移阻抗（ZT）在100MHz時≤20mΩ/m。高密度連接器采用"接地-信號-接地"的三明治排列，相鄰信號間距（d）與絕緣高度（h）比d/h≤1/3，使串擾控制在-60dB以下。鍍層體系需分層優化：信號觸點鍍厚金（2.5±0.5μm）保持低接觸電阻，外殼接觸面鍍銀（5-8μm）增強高頻導電性，滑動部位添加類金剛石碳（DLC）涂層降低摩擦電勢。振動測試表明，這種設計的接觸系統在20-2000Hz隨機振動下，接觸電阻波動≤2mΩ，瞬斷時間＜1μs，遠優于航空電子系統的要求。

絕緣材料的介電特性影響高頻干擾抑制。傳統尼龍材料在10GHz以上tanδ＞0.01，導致信號嚴重衰減，航空插頭優選陶瓷填充PTFE（tanδ≤0.0005@10GHz）或液晶聚合物（LCP）。更先進的是空氣-介質混合絕緣設計，通過精密絕緣柱支撐中心導體，有效介電常數降至1.5以下。多孔結構創新性地在絕緣體上規律排布亞波長孔徑（直徑＜λ/10），既提供機械支撐又減少介質擾動。某型相控陣雷達系統測試顯示，優化介質的連接器在18GHz工作頻率下，插入損耗比常規設計降低0.8dB/m，噪聲系數改善15%。

濾波技術的集成實現頻域防護。航空插頭內置π型濾波網絡，采用多層陶瓷陣列（MLC）技術，在10mm3空間內集成LC元件，額定電壓600VDC時提供60dB@100MHz-6GHz的插入損耗。共模抑制通過鐵氧體磁環與平衡變壓器實現，在10kHz-1MHz頻段共模抑制比（CMRR）≥80dB。針對雷電電磁脈沖（LEMP），集成氣體放電管（響應時間＜1ns）與TVS二極管的多級保護，能承受10kA（8/20μs）的瞬態沖擊。飛行測試數據表明，帶濾波功能的航空插頭將機載通信系統的誤碼率從10??降至10??。

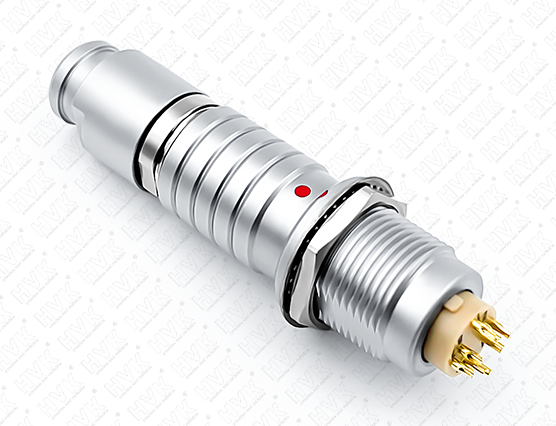

安裝工藝的電磁優化常被忽視。電纜屏蔽層必須360°端接插頭外殼，使用導電橡膠襯墊（壓縮率25-30%）或金屬編織網套管（覆蓋率≥95%）。線束布線遵循"3C原則"：分類（Classify）-將不同信號類型分束；隔離（Contain）-采用獨立金屬導管；距離（Distance）-敏感信號與干擾源間距≥5倍線徑。接地系統采用星型拓撲，每個插頭的接地電阻≤2.5mΩ，且與機體搭接面積≥50mm2。某型電子戰飛機通過安裝工藝改進，將系統內部的電磁噪聲降低12dB。

環境適應性測試驗證真實防護能力。除常規EMC測試外，航空插頭需通過特殊驗證：混響室測試在3-18GHz頻段施加300V/m場強；電纜束注入（BCI）試驗在10kHz-400MHz注入1W功率；雷電間接效應測試模擬200kA雷擊時的電磁耦合。最嚴苛的是綜合環境試驗，同時施加振動（20-2000Hz）、溫度（-55℃～125℃）和電磁場（200V/m）應力，持續48小時。認證數據顯示，通過全套測試的航空插頭，在實際飛行中的電磁相關故障間隔時間（MTBF）超過10萬小時。

新材料技術持續提升防護極限。納米復合屏蔽材料將碳納米管（1-3wt%）分散到硅橡膠中，形成導電網絡（σ＞10S/m）的同時保持柔韌性。超材料吸波結構通過周期性單元設計，在特定頻段（如雷達常用9.5GHz）實現＞20dB的吸收。自修復導電涂層含有微膠囊化銀粒子，磨損破裂時自動修復導電通路。某新型戰機項目采用這些技術，將連接器的整體屏蔽效能提升15dB。

航空插頭的電磁抗干擾設計是理論與工程的深度結合。隨著5G通信和毫米波雷達的應用，工作頻率已向60GHz甚至更高延伸，量子限域效應和表面等離子體等新機理正在被引入連接器設計。但核心目標不變：確保那些承載關鍵信號的金屬通道，在復雜的戰場電磁環境中如同電磁靜默般可靠工作。這不僅是技術參數的達標，更是現代航空電子戰能力的基礎支撐。未來的航空插頭將不僅是無源元件，而是具備電磁態勢感知和自適應濾波能力的智能節點，這將是航空電子防護技術的革命性突破。
