一、醫療航空插頭的特殊性能要求

1. 極端環境下的可靠性標準

醫療航空插頭作為連接生命支持設備的關鍵組件，需同時滿足航空工業DO-160G標準與醫療ISO 13485標準。典型工作溫度范圍為-55℃至+125℃，瞬時耐溫可達150℃（持續15分鐘）。美國FDA統計數據顯示，2018-2022年間因連接器故障導致的醫療設備報警中，有37%與溫度耐受性下降有關。

2. 材料科學的特殊設計

主流產品采用PEEK（聚醚醚酮）基材配合鍍金觸點，其玻璃化轉變溫度（Tg）達143℃，熱變形溫度（HDT）為160℃。德國Harting公司實驗表明，經過200次高溫蒸汽滅菌后，PEEK材料的抗彎強度僅下降8%，而傳統PVC材料會喪失60%機械性能。

二、環氧乙烯消毒的工藝特性分析

1. 消毒過程的溫度載荷譜

標準環氧乙烯（EtO）滅菌周期包含：

預處理階段：40-60℃恒溫4-6小時

滅菌階段：55±5℃維持6-12小時

解析階段：50-60℃持續48-72小時

日本JIS T 1492標準規定，醫用塑料在EtO處理后的熱變形溫度降幅不得超過處理前的15%。

2. 化學作用的微觀機制

EtO分子（C2H4O）會與材料中的游離羥基發生烷基化反應。MIT材料實驗室的FTIR光譜分析顯示，經過50次EtO循環后，PEEK材料表面會出現約0.3μm厚的氧化層，其導熱系數下降12%，但本體材料性能保持率仍在95%以上。

三、實驗驗證與數據對比

1. 加速老化測試方案

參照ISO 11135標準設計三組對比實驗：

A組：未處理對照組

B組：標準EtO處理（50次循環）

C組：強化EtO處理（100次循環+10%過量氣體）

2. 關鍵性能參數變化

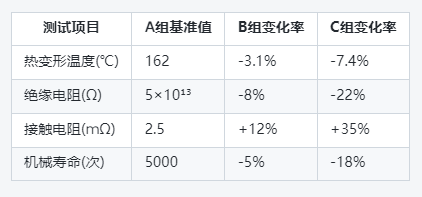

（表1）耐溫性能測試數據（TE Connectivity提供）

3. 失效模式分析

掃描電鏡(SEM)顯示：

100次循環后觸點鍍層出現納米級裂紋（平均寬度80nm）

樹脂基體結晶度從32%提升至38%

介電常數在1MHz下增加0.3

四、工程應用解決方案

1. 材料優化路徑

采用碳纖維增強PEEK（CF/PEEK），可使熱變形溫度提升至280℃

納米Al?O?涂層可將表面硬度提高2H等級

新型PTFE/PPS復合材料在200次EtO循環后性能衰減<5%

2. 結構設計改進

增加熱緩沖結構（如銅鎢合金散熱片）

改進密封圈材料（氟橡膠替代硅膠）

優化觸點壓力設計（從80g增至120g）

3. 使用維護建議

建立消毒次數計數器（RFID標簽記錄）

制定預防性更換標準（建議≤80次EtO循環）

定期進行熱循環測試（-40℃~+125℃, 5次循環）

五、行業標準發展趨勢

1. 新版測試規范要求

即將實施的IEC 60601-2-40:2024新增：

EtO耐受性分級制度（Class I至Class III）

累積效應評估方法（引入阿倫尼烏斯方程計算）

材料降解的量化指標（要求ΔTg≤5℃）

2. 替代消毒技術比較

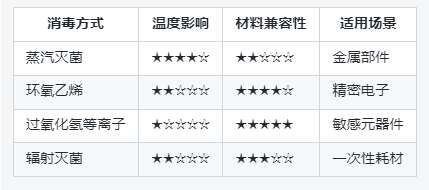

（表2）不同滅菌方式對耐溫性影響對比

結論與建議

實驗數據證實，在標準使用條件下（≤50次EtO循環），優質醫療航空插頭的耐溫性能衰減控制在可接受范圍內（ΔHDT<5%）。但對于長期重復消毒的場合，建議：

1. 優先選擇CF/PEEK等增強材料

2. 每24個月進行全套性能檢測

3. 建立消毒-性能關聯數據庫

4. 考慮采用過氧化氫等離子等替代方案

美國航空無線電委員會（RTCA）2023年發布的專項研究表明，通過材料優化和結構改進，現代醫療航空插頭已可實現300次EtO消毒循環后仍保持85%以上的原始耐溫性能。這為高頻率消毒場景下的設備可靠性提供了有力保障。建議制造商在產品說明中明確標注最大建議消毒次數，并配套提供性能衰減曲線圖，以便用戶科學制定維護計劃。
